测量原理
数字图像相关 （DIC） 是一种基于灰度值数字图像的全场图像分析方法，可以确定物体在三个维度上受载荷的轮廓和位移。
数字图像相关 （DIC） 是一种光学、非接触式测量技术，用于确定材料测试中实验固体力学应用的形状（轮廓）、位移和应变。该技术也可以用于确定离散点的运动学数量，例如：旋转、速度和加速度。
顾名思义，DIC 的工作原理是相关原理，即在整个材料测试过程中连续拍摄一系列数字采集的变形物体表面图像。测量需要参考图像，该图像被视为试样（表面）形状的原始状态。试样（表面）形状的变形或位移是通过比较一系列测量图像（测量系列）相对于参考图像来确定的。
EduDIC教育版DIC

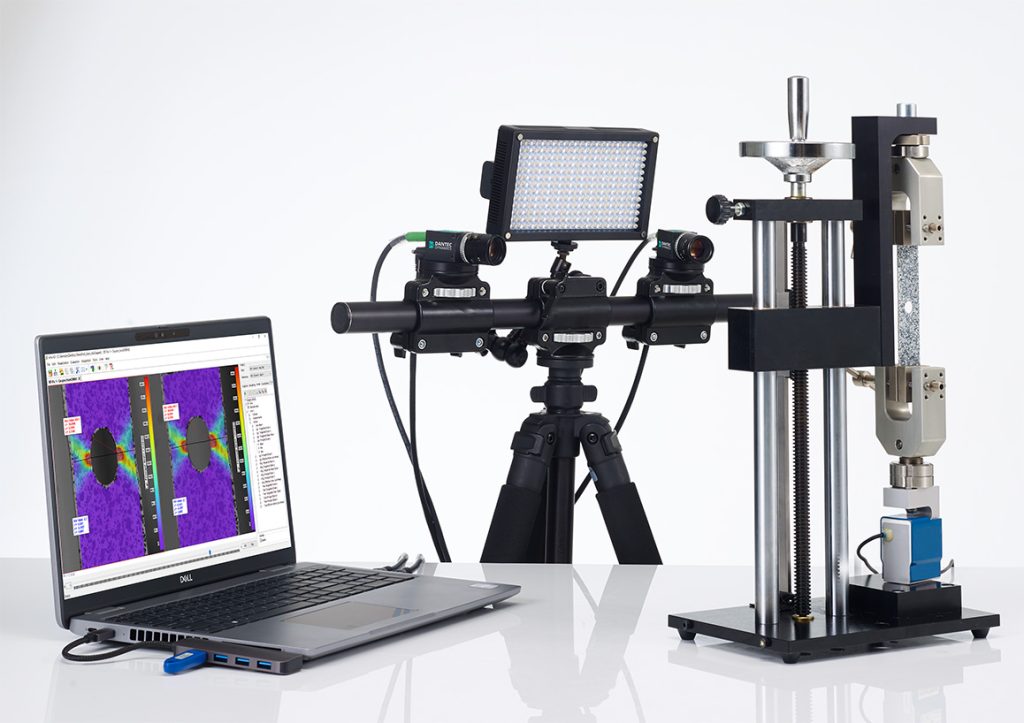

EduDIC 系统用于在准静态拉伸试验中测量带有圆孔的铝试样的 Lg. 主应变 1（主要应变）
EduDIC 是一种数字图像相关 （DIC） 测量系统，旨在作为入门级、低成本的学术培训工具，以协助实验固体力学和材料测试的教学。这个易于使用的系统使学术教师和学生能够进行光学DIC测量，用于研究、研讨会和实验室练习。
它充分利用了Istra4D的潜力，无限制地使用模块化功能，使得无限制的测量数据可以快速简单地获取，并与高准确度和精密度相关联。
EduDIC是一个完整且设备齐全的测量系统，配备了一台笔记本电脑和最少的硬件组件，从而使设置变得快速简单。 系统在主/从触发模式下运行，这是一种特殊配置，不需要连接到外部 DAQ 控制器。
相机只需要彼此连接（用于触发）和笔记本电脑（用于数据和电源） - 就这样！EduDIC 系统的测量性能使用 USB3 Vision 技术进行利用。最多可以使用两台 2.3 Mpx （1920 x 1200 px） CMOS 相机，它们能够以 166 Hz 的最大帧速率、全分辨率运行，并且录制容量不受限制。
EduDIC是一个灵活且可调节的测量系统，相机可以在安装杆上自由对齐和移动。因此，用户可以利用不同的立体角度和/或基线距离来提高面内或面外的准确性。
用于测量 CT 演示样品样本的应力浓度的 EduDIC 系统 。

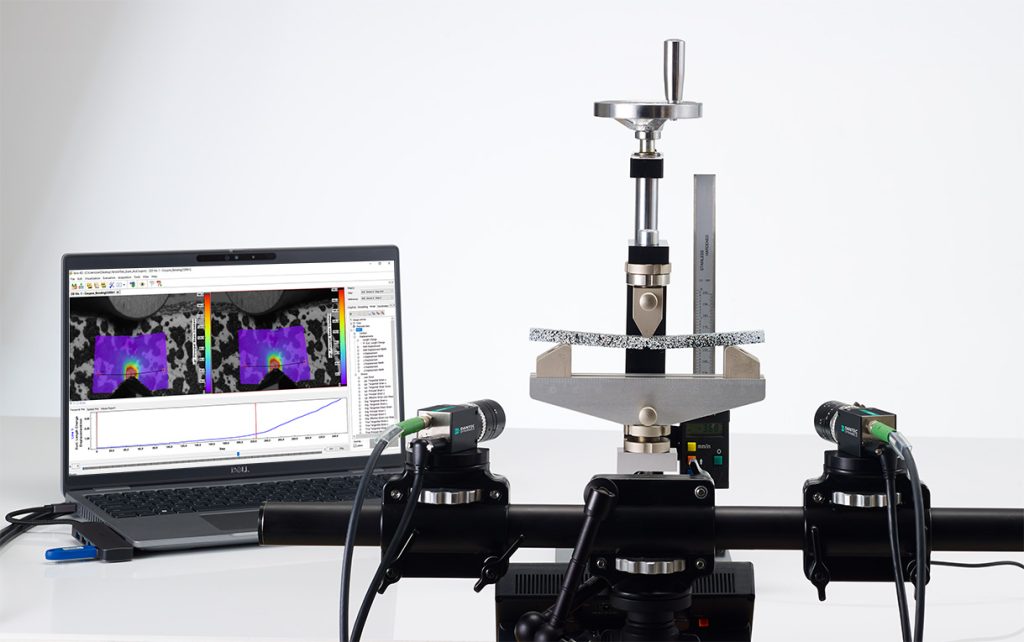

EduDIC 系统用于在准静态 3 点弯曲测试中测量带缺口的塑料试样的 Lg. Principle 应变 1（主要应变）。
技术规格 。
