测量原理
数字图像相关 （DIC） 是一种基于灰度值数字图像的全场图像分析方法，可以确定物体在三个维度上受载荷的轮廓和位移。
FlexDIC是一种数字图像关联（DIC）测量系统，设计为一种灵活、坚固且多功能的工业和学术实用工具，适用于广泛的材料测试和运动分析应用。
这个易于使用的系统可以满足您的所有测试需求，允许任何用户快速进行准确且精确的测量，用于测量位移、轮廓（形状）、应变和（离散）跟踪点的运动量。FlexDIC 是完全模块化的，可以使用额外的镜头、校准目标、照明系统以及额外的相机进行升级，将系统转变为 MulticamDIC 系统。
FlexDIC数字图像关联（DIC）测量系统

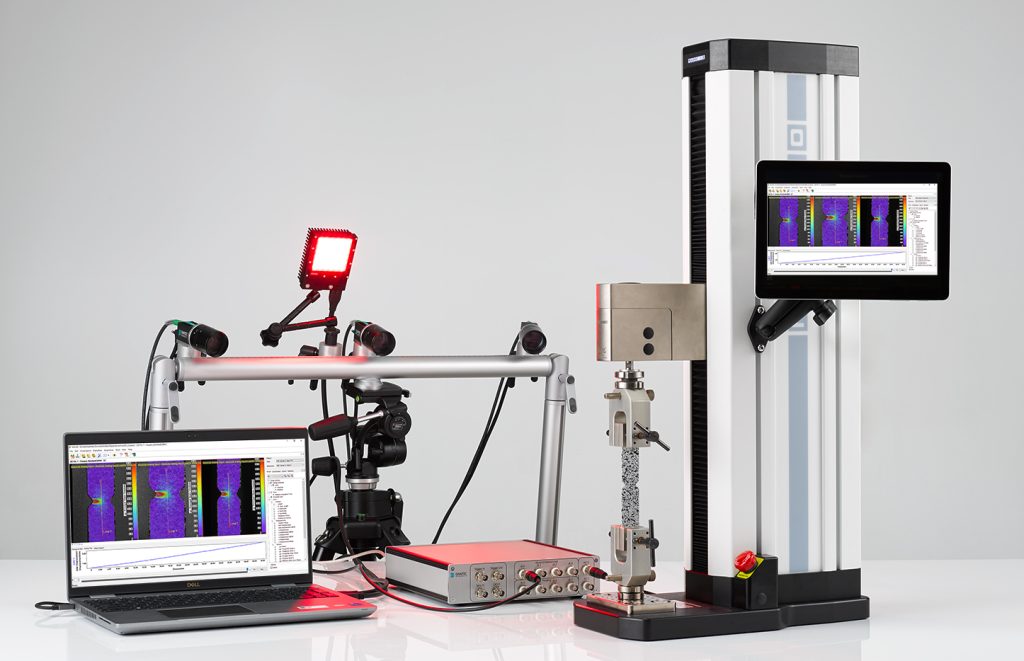

FlexDIC 系统用于测量 Alu 的 Lg. 主应变 1（主要应变）。带模拟输入的准静态拉伸试验中的试样（来自称重传感器）
FlexDIC是一种数字图像关联（DIC）测量系统，设计为一种灵活、坚固且多功能的工业和学术实用工具，适用于广泛的材料测试和运动分析应用。这个易于使用的系统可以满足您的所有测试需求，允许任何用户快速进行准确且精确的测量，用于测量位移、轮廓（形状）、应变和（离散）跟踪点的运动量。FlexDIC 是完全模块化的，可以使用额外的镜头、校准目标、照明系统以及额外的相机进行升级，将系统转变为 MulticamDIC 系统。

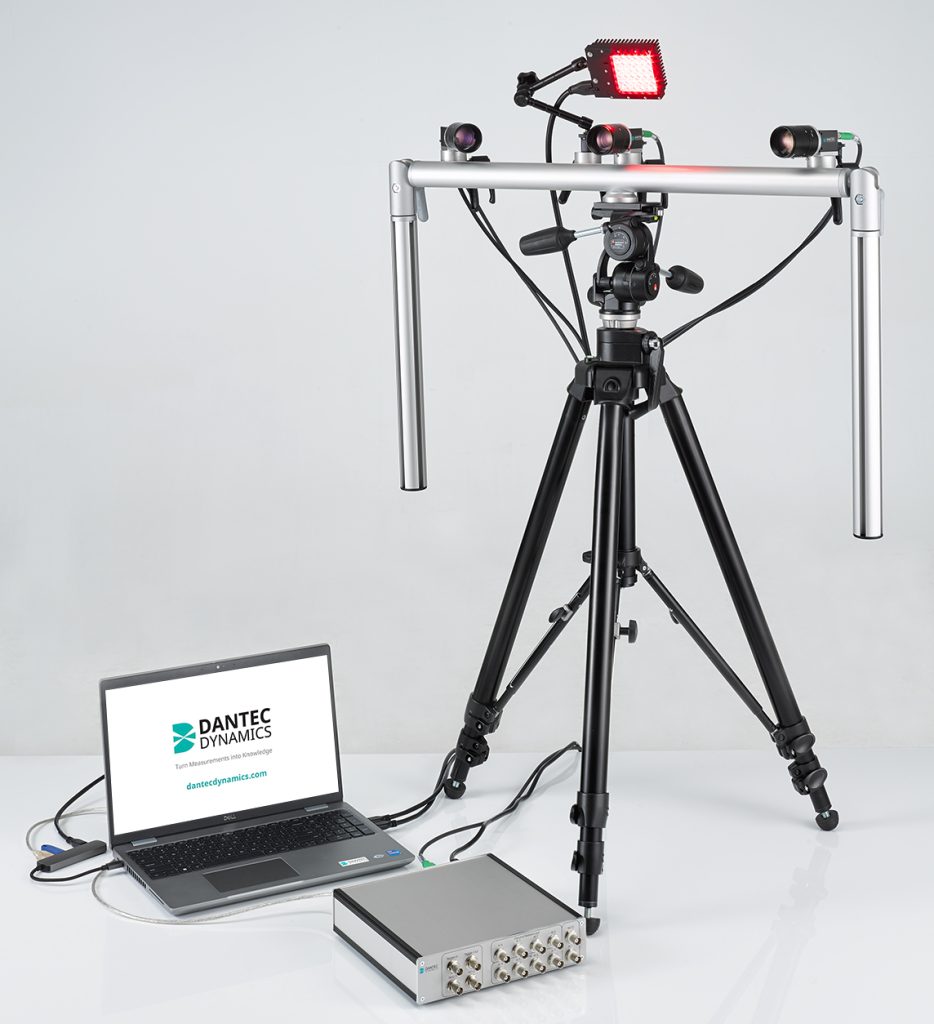

设置 3 凸轮 FlexDIC 系统，所有相机都安装在中央安装导轨上
这个易于使用的系统可以满足您的所有测试需求，允许任何用户快速进行准确且精确的测量，用于测量位移、轮廓（形状）、应变和（离散）跟踪点的运动量。
可能的材料测试和运动分析应用包括;简单的准静态拉伸、压缩、屈曲、3 点和 4 点弯曲、剪切、低周疲劳 （LCF） 和断裂力学测试。
使用中央参考摄像机透视（CRCP）的（传统）2摄像机DIC设置示意图和3摄像机DIC设置示意图
当CRCP定向到一个2摄像头的FoV上时，外部摄像头的FoV可以反过来被分割和分割，由CRCP提供的FoV。这反过来又增加了测量系统的 FoV，同时保持了由外部相机确定的图像比例提供的空间精度。
这样可以提高弯曲、圆柱形或表面形状不均匀的试样的表面覆盖率，对于测量小半径的拐角或边缘特别有用。
FlexDIC 系统用于测量铝样品的成型极限曲线 （FLC）
FlexDIC 技术规格
FlexDIC是一个完整且设备齐全的系统，包括（作为标准）一台笔记本电脑、一个DAQ控制器、镜头、校准目标、安装和一个三脚架。测量性能使用以下任一方法进行利用;采用 USB3 或 GiGE 视觉技术的 1 倍、2 倍或 3 倍 CMOS 相机。（标准 FlexDIC 系统由一个 3 相机系统组成）。
该系统可以在以下任一环境中运行：DAQ 触发或主/从模式。使用 DAQ 控制器，FlexDIC 可以读取多达 8 个 +/-10V 模拟信号（即用于称重传感器或 LVDT）。它还允许从 Istra4D 读取多达 2 个模拟输出（需要 DSM 32015：Istra4D 实时相关性评估模块）。
用于执行机器人运动分析（点跟踪）的 FlexDIC 系统
由于 3D 信息只能从至少由 2 个相机成像的对象中计算，因此视野 （FoV） 仅限于每个相机对 FoV 之间的重叠。实现重叠可能很困难，部分原因是由于立体角度的权衡，但也对于非平面或弯曲对象的测量也是如此。克服此限制的解决方案是使用位于两个外部摄像头之间的第 3 个中央摄像头提供的额外视角。
然后将中央摄像头指定为“参考”摄像头。这种方法被称为“中央参考相机透视 （CRCP）”。
3 相机 DIC 设置示意图
